Tipos de liofilizador de laboratório e como escolher

Os tipos de liofilizador se dividem por escala (bancada, piloto e industrial) e por configuração de câmara: regular, tampa de pressão ou manifold. A escolha depende de três variáveis: volume de amostra por ciclo, formato do recipiente (bandeja, frasco ou balão) e temperatura do condensador, que define quais solventes o equipamento consegue capturar.

Especificar o primeiro liofilizador costuma travar no mesmo ponto: os modelos de bancada parecem iguais no catálogo, mas a diferença entre uma câmara regular e um manifold muda o que o laboratório consegue processar. E errar essa escolha significa conviver anos com um equipamento que não atende o protocolo.

Este guia compara as escalas, as três configurações de câmara e os critérios técnicos que sustentam a decisão na hora de justificar a compra. Se o processo em si ainda não está claro, veja antes o que é um liofilizador.

Tipos de liofilizador por escala: bancada, piloto e industrial

Liofilizadores se dividem em três escalas: bancada, piloto e industrial. A escala define o volume de amostra que o equipamento processa por ciclo e o lugar dele na rotina. Para pesquisa, controle de qualidade e preparo de amostras em lotes pequenos, a escala de bancada resolve, e é nela que se concentram as 7 configurações e 37 modelos do catálogo da SP Labor, todos vendidos por cotação.

O liofilizador de bancada é o equipamento típico de laboratório. Ele atende P&D farmacêutico, microbiologia, análise de alimentos e universidades, situações em que o objetivo é secar amostras, preservar material biológico ou preparar lotes experimentais. Cabe sobre a bancada e opera em ciclos de horas ou dias, conforme o protocolo.

A escala piloto é intermediária. Serve para validar um processo que funcionou na bancada e testá-lo em lotes maiores antes de qualquer decisão de produção. Funciona como etapa de transferência de processo dentro do projeto.

A escala industrial fecha o ciclo: produção contínua ou em grandes lotes, com estrutura de instalação própria e fora do escopo deste guia.

Se o seu caso é especificar o primeiro equipamento do laboratório, a conversa acontece quase sempre na bancada. As próximas seções detalham quando ela basta, o que muda entre os tipos de câmara e como ler a capacidade de gelo por 24 horas.

Quando a bancada basta e quando procurar a escala piloto

O critério é a carga de amostra de cada ciclo. Se o volume que você precisa liofilizar por vez cabe na capacidade nominal do equipamento, a bancada resolve, e as fichas técnicas orientam justamente a respeitar esse limite em cada ciclo.

Na prática, pesquisa, desenvolvimento de formulações e preparo de amostras para análise trabalham com lotes pequenos. É o cenário típico de universidades, laboratórios de P&D farmacêutico e controle de qualidade de alimentos. Para essas rotinas, um liofilizador para laboratório de bancada cobre o trabalho sem equipamento ocioso.

A escala piloto entra em dois cenários. O primeiro: a carga necessária ultrapassa a capacidade da bancada com frequência, e dividir em vários ciclos deixa de compensar. O segundo: o projeto exige reproduzir o processo em lotes maiores antes de levar a liofilização para a produção, etapa comum no escalonamento farmacêutico.

A linha da SP Labor é de bancada. Se há dúvida sobre qual escala atende o seu caso, a orientação técnica na escolha ajuda a verificar se a carga da sua rotina cabe nessa faixa antes de especificar o equipamento.

Câmara regular, tampa de pressão ou manifold

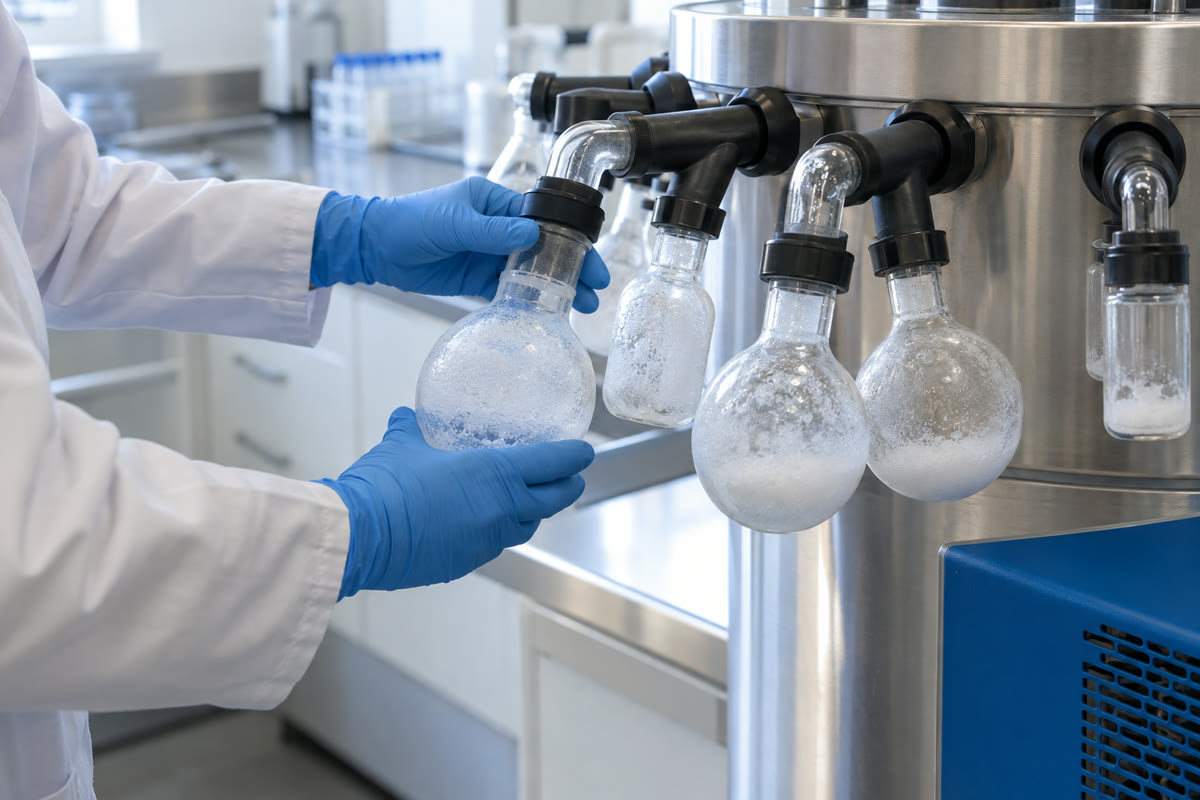

Dentro da bancada, a câmara se escolhe pelo recipiente da amostra. Granel distribuído em bandeja pede a câmara regular. Frasco tipo penicilina que precisa sair fechado ainda sob vácuo pede a tampa de pressão. Vários frascos ou balões acoplados pelo lado de fora pedem o manifold.

A regular trabalha com 4 bandejas e 70 mm entre placas. O liofilizador manifold -80 °C mantém esse mesmo arranjo interno e soma as portas externas. Já o liofilizador tampa de pressão -80 °C cede uma bandeja e parte da área de secagem em troca do fechamento dos frascos dentro da câmara. As duas configurações incluem as funções da regular, então a decisão é só sobre o que você ganha a mais.

O modelo SP-LB-3-4/60-C, da linha SPLABOR, tem câmara padrão para bandejas, com 4 bandejas de 200 mm de diâmetro, 50 mm entre bandejas e 0,12 m² de área de liofilização.

As contagens de frascos Schering vêm das fichas do catálogo, que repetem os mesmos números no MD-10, no MD-12 e no MD-18. Os inclusos também mudam com a configuração: o manifold vem com 8 frascos de fundo redondo (2 de 100, 2 de 250, 2 de 500 e 2 de 1.000 mL) e a tampa de pressão, com câmara com dispositivo de vedação.

O que significam 3, 4 ou 6 kg de gelo em 24 horas

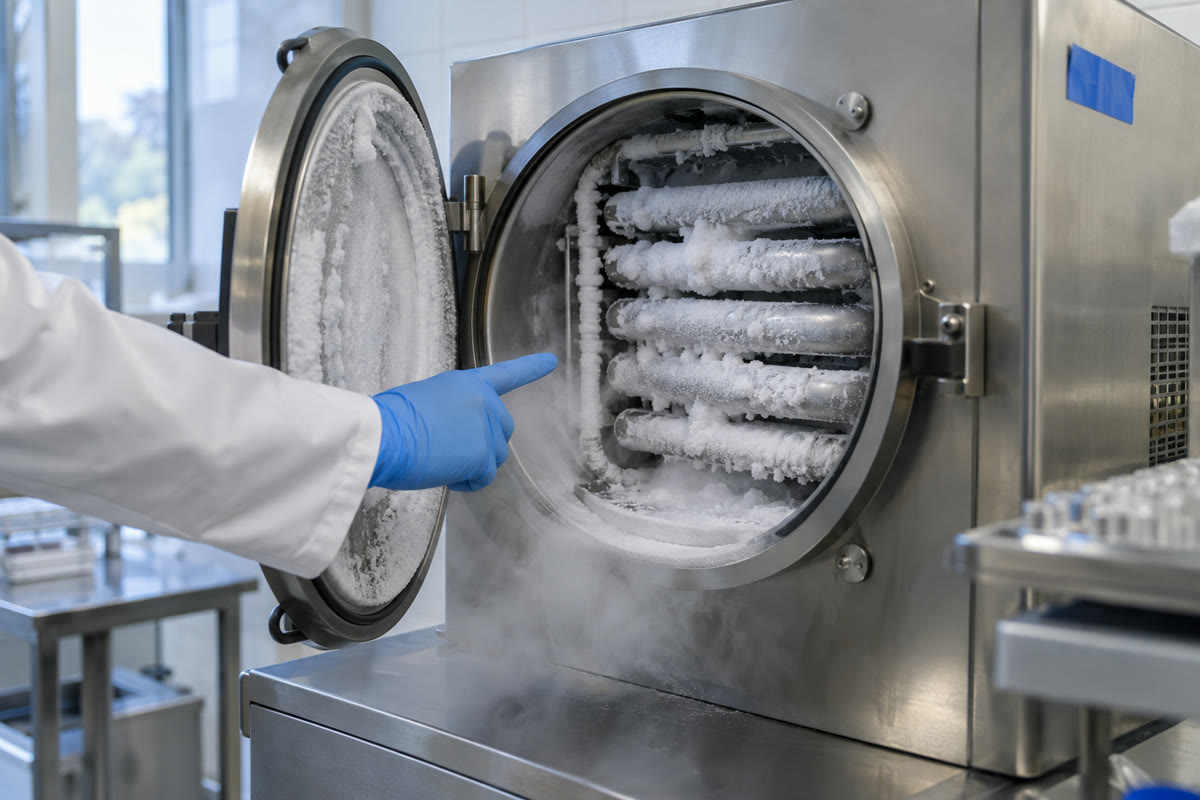

Esse número descreve a capacidade do condensador: a quantidade de água que ele consegue reter, na forma de gelo, ao longo de 24 horas de operação. Nos modelos Midea, o MD-10 condensa 3 kg, o MD-12 condensa 4 kg e o MD-18 chega a 6 kg em 24 h.

Repare que o código do modelo não corresponde aos quilos. Um MD-18 não condensa 18 kg, condensa 6 kg. Confundir os dois leva a superdimensionar o equipamento no papel e errar na prática.

Na linha SP Labor, o SP-LB-3-4/60-C declara captura de 3 a 4 L de água em 24 h, com armadilha fria de 6 L.

O ponto central: essa capacidade se refere à água contida nas amostras, nunca à massa de produto seco ao final do ciclo. Uma amostra com muita água livre exige muito mais do condensador do que o peso final sugere.

Também vale separar capacidade de condensação de carga por ciclo. No MD-18, as versões regular e manifold usam bandejas de 240 mm com 0,18 m² de área, mas a carga real de cada ciclo é dimensionada na cotação, sempre respeitando a capacidade nominal.

Como escolher o liofilizador além da câmara e da capacidade

Definida a câmara e a capacidade do condensador, restam quatro critérios que separam os modelos do catálogo.

Temperatura do condensador: há versões de -56 °C, -60 °C e -80 °C, e a escolha depende da amostra e do solvente envolvido no seu protocolo.

Prateleiras: nos Midea, a série N vem sem aquecimento e a série ND traz prateleiras aquecidas com controle PID, que aceleram a secagem secundária. É um ganho real de tempo de ciclo quando a rotina tem muitos lotes. O SP-LB-3-4/60-C, único da linha SPLABOR no catálogo, não tem essa opção.

Registro de dados: as 6 configurações Midea salvam os dados do ciclo, mostram curvas em tempo real e históricas no LCD de 7 polegadas e exportam tudo por USB. Para quem precisa documentar o processo, isso pesa na decisão. Todos os modelos, de ambas as linhas, já vêm com bomba de vácuo.

Três pontos não diferenciam nada entre os Midea: vácuo de até 5 Pa sem carga, alimentação em 220 V e operação em ambiente de até 28 °C.

No catálogo, só o SP-LB-3-4/60-C declara o pré-congelamento da amostra na própria armadilha fria. Opcionais completam a conta na hora da cotação. Nos Midea, a SP Labor é distribuidora oficial da Midea Biomedical no Brasil, com treinamento on-line, suporte remoto, garantia de 12 meses contra defeito de fabricação e entrega em todo o Brasil.

As 7 configurações de bancada lado a lado

Com os critérios anteriores definidos, a matriz abaixo resume as 7 configurações do catálogo. Cruze a linha da sua câmara com a temperatura de condensador que o protocolo exige e sobra uma escolha, no máximo duas.

Para ler o código Midea: MD-10, 12 e 18 indicam 3, 4 e 6 kg de gelo em 24 h; N é sem aquecimento e ND com aquecimento; A, B e C correspondem a regular, tampa de pressão e manifold; o sufixo numérico indica a temperatura do condensador.

Três decisões antes de pedir a cotação

No começo deste texto, "tipos de liofilizadores" parecia uma lista de 37 modelos para decifrar. Agora você sabe que a escolha se resume a três decisões tomadas em sequência, e que cada uma elimina boa parte do catálogo.

1. Escala pela carga do ciclo. Se o volume de amostra por vez cabe na capacidade nominal, a bancada resolve. Piloto e industrial são outra conversa.
2. Câmara pelo recipiente. Granel em bandeja pede a regular, frasco tipo penicilina que fecha sob vácuo pede a tampa de pressão, frascos e balões acoplados por fora pedem o manifold.
3. Condensador pela água e pelo solvente. Os 3, 4 ou 6 kg/24 h precisam cobrir a água do seu lote, e a temperatura (-56 °C, -60 °C ou -80 °C) precisa atender o ponto de congelamento do que você processa.

O passo prático é simples. Cruze na matriz das 7 configurações o recipiente da sua amostra com a temperatura de condensador que o protocolo exige: o modelo aparece quase sozinho, e a justificativa do investimento sai pronta para quem aprova a compra. O checklist do que enviar para a proposta sair comparável está em quanto custa um liofilizador de laboratório.

Essa é a lógica que vale guardar: quem especifica pela amostra acerta o equipamento, quem especifica pelo catálogo compra errado.

Com a configuração definida, envie para a equipe técnica da SP Labor pelo WhatsApp ou ligue no (18) 3908-7077 e receba a cotação do modelo indicado, com prazo de entrega na proposta.

Perguntas frequentes sobre os tipos de liofilizador

Qual a diferença entre liofilizador de bancada, piloto e industrial?

A diferença está na escala, ou seja, no volume de amostra processado por ciclo. O de bancada atende pesquisa, controle de qualidade e preparo de amostras em lotes pequenos, cabendo na rotina de um laboratório comum. O piloto serve para testes de escalonamento de processo. O industrial produz em grande volume. Para o primeiro equipamento de um laboratório, a bancada costuma ser o ponto de partida correto.

O que significa a capacidade de 3 kg, 4 kg ou 6 kg em 24 horas?

Esse número indica quanta água o condensador consegue reter, na forma de gelo, ao longo de 24 horas de operação contínua. Nos modelos Midea do catálogo da SP Labor, o MD-10 condensa 3 kg, o MD-12 condensa 4 kg e o MD-18 chega a 6 kg em 24 h. Quanto mais água livre houver nas suas amostras por ciclo, maior deve ser essa capacidade.

O MD-18 liofiliza 18 kg de amostra?

Não. O código do modelo não corresponde aos quilos de gelo. O MD-18 condensa 6 kg de água em 24 horas, e a amostra que entra no equipamento inclui sólidos além da água. Ao especificar, ignore o número do nome comercial e olhe a capacidade do condensador na ficha técnica. Esse é um erro frequente em cotações e gera compra de equipamento subdimensionado.

Qual a diferença entre câmara regular, tampa de pressão e manifold?

O recipiente da amostra define a câmara. Material a granel distribuído em bandejas pede a câmara regular, que trabalha com 4 bandejas e 70 mm entre placas. Frascos tipo penicilina que precisam sair fechados ainda sob vácuo pedem a câmara com tampa de pressão. Vários frascos ou balões acoplados pelo lado de fora do equipamento pedem o manifold, comum em química e síntese.

Qual a diferença entre as séries N e ND dos liofilizadores Midea?

A série N vem sem aquecimento de prateleira. A série ND traz prateleiras aquecidas com controle, o que permite acelerar a secagem secundária e dar mais uniformidade ao ciclo. Para amostras simples e rotinas sem pressa, a série N resolve. Para protocolos que precisam de controle fino da etapa de secagem, a série ND é a indicada.

Como escolher o primeiro liofilizador de laboratório?

Siga quatro passos na ordem. Primeiro, confirme que a escala de bancada atende seu volume por ciclo. Segundo, escolha a câmara pelo recipiente da amostra: bandeja, frasco com tampa de pressão ou manifold. Terceiro, dimensione a capacidade do condensador (3, 4 ou 6 kg/24 h) pela água livre do lote. Quarto, defina a temperatura do condensador pelo solvente do protocolo. Com esses critérios, sobram uma ou duas opções no catálogo.

Liofilizador de bancada funciona em tomada comum?

Os modelos Midea do catálogo operam em 220 V. Antes da compra, confirme se o ponto de instalação do laboratório oferece essa tensão com estabilidade, porque o ciclo de liofilização dura horas e uma queda de energia no meio do processo pode comprometer o lote inteiro.
