A bomba de vácuo é o componente que reduz a pressão da câmara do liofilizador até a faixa em que o gelo sublima, passando do estado sólido direto ao vapor sem virar líquido. Sem vácuo suficiente, não há liofilização: a secagem primária trava e a amostra degrada. A bomba trabalha em conjunto com a armadilha fria, que captura o vapor de água antes que ele chegue ao mecanismo e contamine o óleo.
Na proposta de compra, a bomba costuma receber menos atenção que a temperatura do condensador. Na rotina, é o contrário: ela é a peça que mais depende de cuidado depois da instalação, com nível e aspecto do óleo em dia e a armadilha fria capturando o vapor.
Este texto explica o papel da bomba no ciclo, o que conferir na configuração do equipamento e como cuidar do óleo para não encurtar a vida útil do conjunto.
Por que a liofilização precisa de vácuo
A liofilização só funciona porque a câmara trabalha em pressão muito baixa. Nessa condição, o gelo da amostra congelada passa direto ao estado de vapor, sem virar líquido no caminho. A bomba de vácuo retira o ar do sistema, mantém a pressão baixa durante todo o ciclo e o vapor liberado segue para a armadilha fria. Sem a bomba, nada disso acontece: o gelo derrete e a amostra perde estrutura.
Nas fichas técnicas, esse desempenho aparece como vácuo final. Os liofilizadores de bancada da SP Labor, como o liofilizador de bancada tipo regular -80 °C, indicam vácuo final de até 5 Pa, o equivalente a 0,05 mbar. Nas seis configurações Midea, o número vem com a ressalva "sem carga".
Vale entender o que esse número significa. O "sem carga" da especificação quer dizer que o valor foi medido com o equipamento vazio. É uma referência da capacidade do conjunto bomba e sistema, útil para comparar equipamentos em condição padronizada.
A pressão real durante o processo é outra história. Ela depende da quantidade de amostra, do teor de água e do programa configurado, então varia de ciclo para ciclo no seu laboratório.
Um detalhe prático para quem está cotando: as sete configurações de bancada do catálogo trazem o mesmo vácuo final de 5 Pa. Esse número não diferencia os equipamentos entre si. A escolha passa por outros critérios, que as próximas seções detalham.
Como a armadilha fria protege a bomba

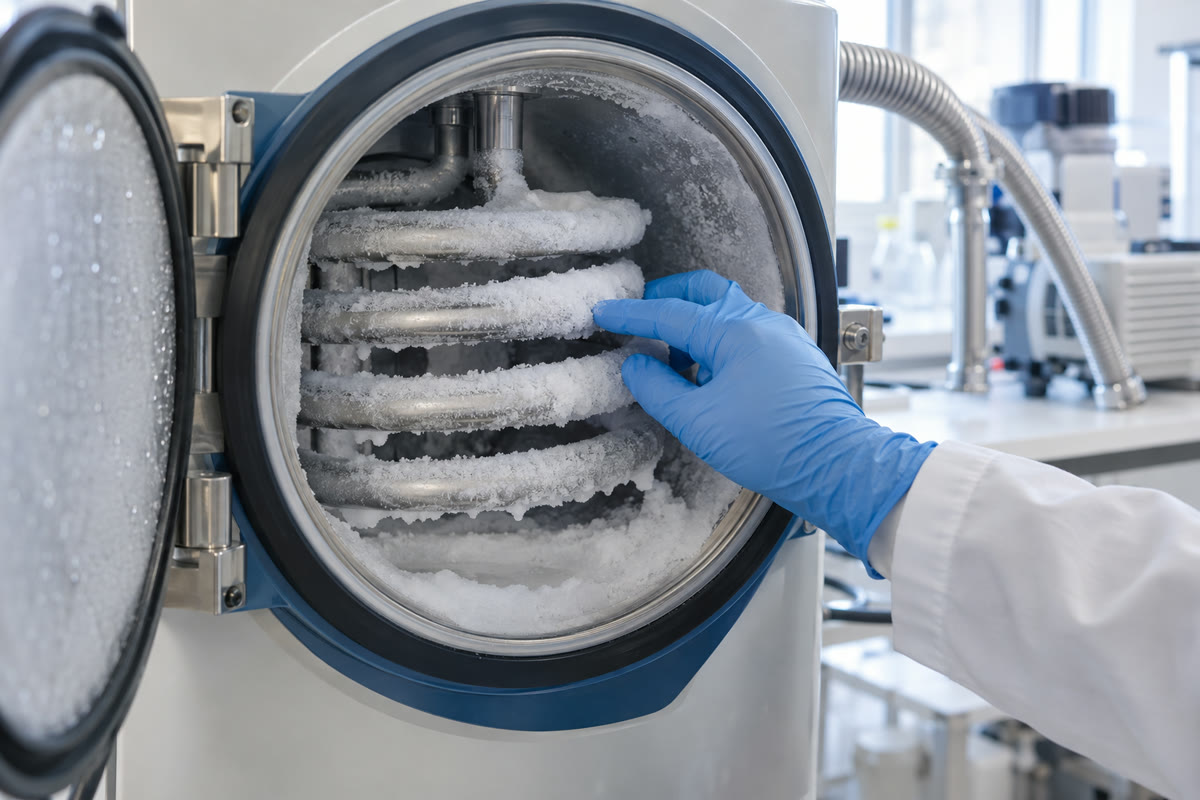

O vapor d'água que sai da amostra precisa de um destino antes de chegar à bomba. Esse destino é a armadilha fria: uma superfície muito gelada onde o vapor congela e fica retido.
A bomba foi feita para mover gás, não para engolir água. O vapor que escapa da armadilha segue até a bomba e pode condensar no óleo, segundo orientações da Universidade de Washington e da Universidade da Cidade do Cabo. Óleo contaminado com água perde capacidade de vedação e acelera o desgaste interno.
Por isso a armadilha funciona como escudo. Para cumprir esse papel, ela precisa ter tamanho e temperatura suficientes para condensar os vapores do sistema, como recomenda a Universidade de Washington. As páginas da Midea reforçam o mesmo cuidado por outro ângulo: não ultrapassar a capacidade nominal do equipamento.
O catálogo dos liofilizadores Midea resume a relação em uma frase: "A temperatura da armadilha fria pode ser ajustada, o que ajuda a prolongar a vida útil da bomba de vácuo."
Na prática, cada grama de vapor que congela na armadilha é uma grama que não chega ao óleo. Quanto melhor a captura, menos manutenção a bomba pede ao longo dos ciclos.
Qual bomba vem com cada liofilizador da SP Labor
Todos os sete liofilizadores de bancada do catálogo já saem com bomba de vácuo inclusa. O que varia entre as configurações é a descrição da bomba, o óleo que acompanha e os opcionais, nas palavras do próprio site:
| Configuração | Bomba inclusa | Óleo | Opcional |
|---|---|---|---|
| Regular e manifold -56 °C e -80 °C (MD-10 e MD-12) | Bomba de 2 litros com tubo de conexão | 1 litro de óleo de vácuo | Bomba importada, só no regular -56 °C |
| Regular e manifold MD-18 | Bomba de 4 litros com tubo de conexão | 1 litro de óleo de vácuo | Bomba importada, só no regular -56 °C |
| Tampa de pressão -56 °C e -80 °C, inclusive MD-18 | Bomba de 2 litros com tubo de conexão | 1 litro de óleo de vácuo | Bomba importada |
| SP-LB-3-4/60-C | Bomba de vácuo de 2 L/s | Não informado | Outras especificações e filtro de névoa |
A ficha técnica e a proposta detalham a bomba de cada modelo. O filtro de névoa, opcional da câmara padrão, retém a névoa de óleo que sai pelo escape da bomba.
Na prática, nenhuma das sete configurações exige comprar bomba à parte. Se o laboratório precisa de uma especificação diferente da que acompanha o equipamento, o ajuste é tratado com o suporte técnico durante a cotação.
Bomba com óleo ou bomba seca
As bombas de palhetas rotativas usam óleo para vedar, lubrificar e remover calor das partes móveis, segundo a ficha de segurança da Universidade de Washington (EH&S, 2020). Esse desenho alcança vácuo profundo, e a mesma ficha o aponta como boa escolha para liofilização.
As bombas de diafragma seguem outra lógica. São secas, dispensam óleo e atendem bem evaporação e concentração de amostras, mas não chegam ao vácuo que a liofilização exige. Existem ainda bombas secas de outros tipos que funcionam em liofilizadores.
E as bombas que acompanham os liofilizadores do catálogo? As páginas dos produtos não informam o tipo. Essa confirmação está no manual e na proposta, então vale pedir o dado por escrito antes de fechar a compra.
Para o planejamento de manutenção, o que o catálogo informa é o item incluso: os modelos Midea acompanham 1 litro de óleo de vácuo. Na página do SP-LB-3-4/60-C, o óleo não aparece listado, outro ponto para esclarecer na cotação.
Quem quiser comparar os desenhos com mais calma encontra no blog um guia sobre os tipos de bomba de vácuo usados no laboratório.
Cuidados com a bomba e o óleo no dia a dia

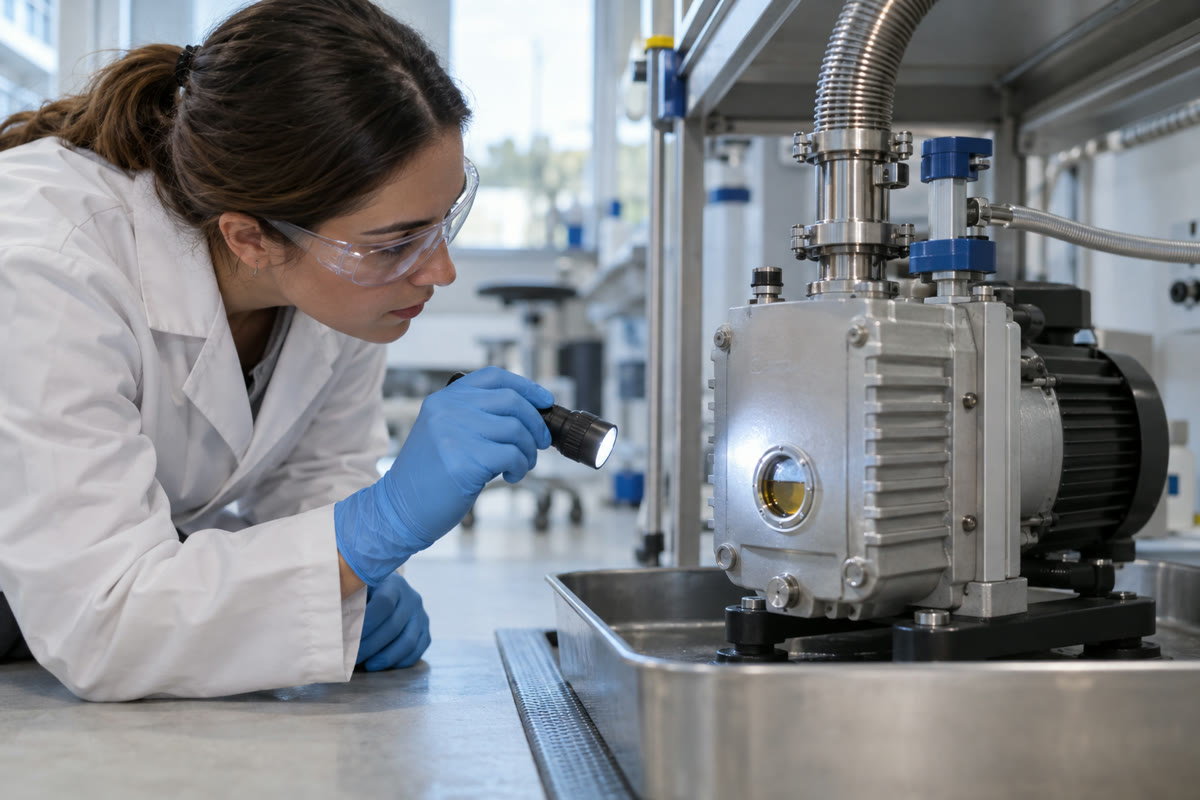

A rotina de inspeção leva poucos minutos e evita a maior parte das falhas. Antes de cada uso, confira:
- Nível de óleo no visor: deve ficar entre as marcas de mínimo e máximo. Se estiver baixo, complete com o óleo indicado no manual do equipamento.
- Aspecto do óleo: claro indica boa condição. Turvo ou esbranquiçado aponta água no óleo; escuro sugere contaminação. Cheiro diferente do habitual também merece atenção.
- Troca de óleo: siga o intervalo definido no manual e use o óleo especificado pelo fabricante.
- Instalação: local ventilado, bandeja sob a bomba para conter vazamentos, sem extensão elétrica nem filtro de linha.
- Registro: anote trocas de óleo e serviços realizados. O histórico facilita o diagnóstico quando algo sai do padrão.
Serviços maiores, como reparo interno, ficam com a assistência do fabricante. A SP Labor oferece treinamento on-line e suporte remoto para orientar essa rotina.
Segurança: mexa no óleo apenas com a bomba desligada da tomada e fria. Óleo usado com condensado é resíduo perigoso e segue as regras de descarte da sua instituição. Ao trabalhar com vapores voláteis ou tóxicos, direcione o escape da bomba para a exaustão (Universidade de Washington, EH&S, 2020).
Vapor de solvente e lastro de gás
Amostras que contêm solvente além da água criam um risco extra. Parte desse vapor pode atravessar a armadilha fria sem congelar e seguir até a bomba. Lá dentro, ele degrada o óleo e pode danificar componentes internos, segundo as orientações de segurança da Universidade de Washington (EH&S, 2020) e da Universidade da Cidade do Cabo.
Algumas bombas de palhetas trazem um recurso pensado para essa situação: o lastro de gás.
O conceito, descrito pela Universidade da Cidade do Cabo, é simples. O lastro é um controle que admite uma pequena quantidade de ar no estágio de baixo vácuo da bomba. Esse ar impede que os vapores condensem no interior do mecanismo e contaminem o óleo.
Há um trade-off claro. Com o lastro aberto, a bomba perde mais óleo pelo escape e exige reposição mais frequente. Fechado, é a posição que entrega o vácuo máximo do equipamento.
Antes de usar, consulte o manual da sua bomba. É ele que informa se o modelo possui esse controle e em quais condições abrir ou fechar a válvula. Operar o lastro sem essa referência pode comprometer o vácuo do ciclo sem necessidade.
O que conferir na proposta antes de assinar
Você chegou até aqui porque precisa de duas respostas: qual bomba acompanha o liofilizador cotado e o que a sua equipe terá de fazer para mantê-la viva. Agora dá para ler a proposta com outros olhos, porque a bomba deixou de ser uma linha genérica no orçamento.
Três pontos resumem o argumento:
- O vácuo é o motor do ciclo. Sem pressão baixa e estável, o gelo não sublima e a liofilização simplesmente não acontece.
- A armadilha fria é o escudo da bomba. Vapor que passa direto vira água no óleo, e água no óleo encurta a vida do equipamento.
- A rotina decide a durabilidade. Olhar o nível e o aspecto do óleo antes de cada uso custa minutos; trocar uma bomba danificada custa semanas de ciclo parado.
O próximo passo cabe na agenda de amanhã: liste as amostras que o laboratório vai liofilizar, anote se há solvente além da água e verifique na proposta o que está descrito sobre a bomba inclusa, o tubo de conexão, o óleo e os opcionais. Essa lista curta já define quais perguntas fazer antes de fechar a compra.
Se restou dúvida sobre qual configuração atende a sua amostra, a equipe técnica da SP Labor, distribuidora oficial Midea Biomedical no Brasil, revisa o cenário com você e monta a cotação com bomba, itens inclusos e opcionais por escrito: chame no WhatsApp (18) 99608-9091 ou ligue no (18) 3908-7077.
Quem cuida da bomba de vácuo cuida do resultado de cada ciclo de liofilização.
Perguntas frequentes sobre a bomba do liofilizador
Liofilizador funciona sem bomba de vácuo?
Não. A liofilização depende de pressão muito baixa na câmara para que o gelo da amostra passe direto ao estado de vapor, sem derreter. É a bomba que retira o ar do sistema e sustenta essa pressão durante todo o ciclo. Sem ela, a amostra congelada apenas descongela e o processo não acontece. Por isso todo liofilizador de bancada trabalha acoplado a uma bomba de vácuo.
Posso usar outra bomba de vácuo no liofilizador?
As sete configurações de bancada do catálogo da SP Labor já saem com bomba de vácuo inclusa, e trocar por outra especificação passa pela orientação do suporte técnico, entre os opcionais previstos em cada página. O que muda entre as configurações é a descrição da bomba, o óleo que acompanha e os itens opcionais listados na página de cada produto. Antes de fechar a cotação, confira na proposta exatamente o que acompanha a configuração escolhida e tire dúvidas com a equipe técnica.
Qual a diferença entre bomba de vácuo com óleo e bomba seca?
A bomba de palhetas rotativas usa óleo para vedar, lubrificar e remover calor das partes móveis, segundo a ficha de segurança da Universidade de Washington (EH&S, 2020). Esse desenho alcança o vácuo profundo que a liofilização exige. A bomba de diafragma é seca, dispensa óleo e reduz manutenção, mas atende melhor aplicações com vácuo menos exigente. Para liofilizar, a mesma ficha aponta a bomba com óleo como boa escolha, e o tipo da bomba de cada equipamento vem no manual e na proposta.
Por que o óleo da bomba de vácuo fica branco ou turvo?
Óleo turvo ou esbranquiçado indica água misturada ao lubrificante. Isso acontece quando vapor d'água escapa da armadilha fria e condensa dentro da bomba. Óleo contaminado perde capacidade de vedação e acelera o desgaste interno. A correção passa por trocar o óleo conforme o manual e revisar a rotina: armadilha fria na temperatura certa antes de ligar a bomba e amostras bem congeladas antes do ciclo.
Para que serve a armadilha fria do liofilizador?
A armadilha fria é uma superfície muito gelada posicionada entre a câmara e a bomba. O vapor d'água que sai da amostra congela nessa superfície e fica retido ali, em vez de seguir até a bomba. Isso protege o óleo da contaminação por água e preserva os componentes internos. Bomba de vácuo move gás; quem captura o vapor é a armadilha. Os dois trabalham em conjunto no ciclo.
O que é o lastro de gás da bomba de vácuo?
É um recurso presente em algumas bombas de palhetas que admite uma pequena quantidade de ar durante a compressão. Esse ar ajuda a expulsar vapores antes que condensem no óleo, o que é útil quando a amostra contém solventes além da água. Consulte o manual da sua bomba para saber se o recurso existe e como acioná-lo, porque o procedimento varia entre modelos.
O que o solvente orgânico exige da bomba de vácuo?
Parte do vapor de solvente pode atravessar a armadilha fria sem congelar e chegar à bomba, onde degrada o óleo e pode danificar componentes, segundo orientações da Universidade de Washington (EH&S, 2020) e da Universidade da Cidade do Cabo. Avalie o uso do lastro de gás quando disponível, direcione o escape da bomba para a exaustão e siga as regras de segurança da sua instituição. Se a dúvida é qual condensador a amostra com solvente exige, a resposta está em temperatura de liofilização.
Como descartar o óleo usado da bomba de vácuo?
Óleo que recolheu condensado de água ou de solvente é resíduo perigoso. O descarte segue as regras de gerenciamento de resíduos da sua instituição, nunca o esgoto comum. Antes de qualquer manuseio, desligue a bomba da tomada e aguarde o resfriamento completo. Em caso de dúvida sobre a classificação do resíduo, envolva o responsável pela segurança do laboratório antes da troca.
