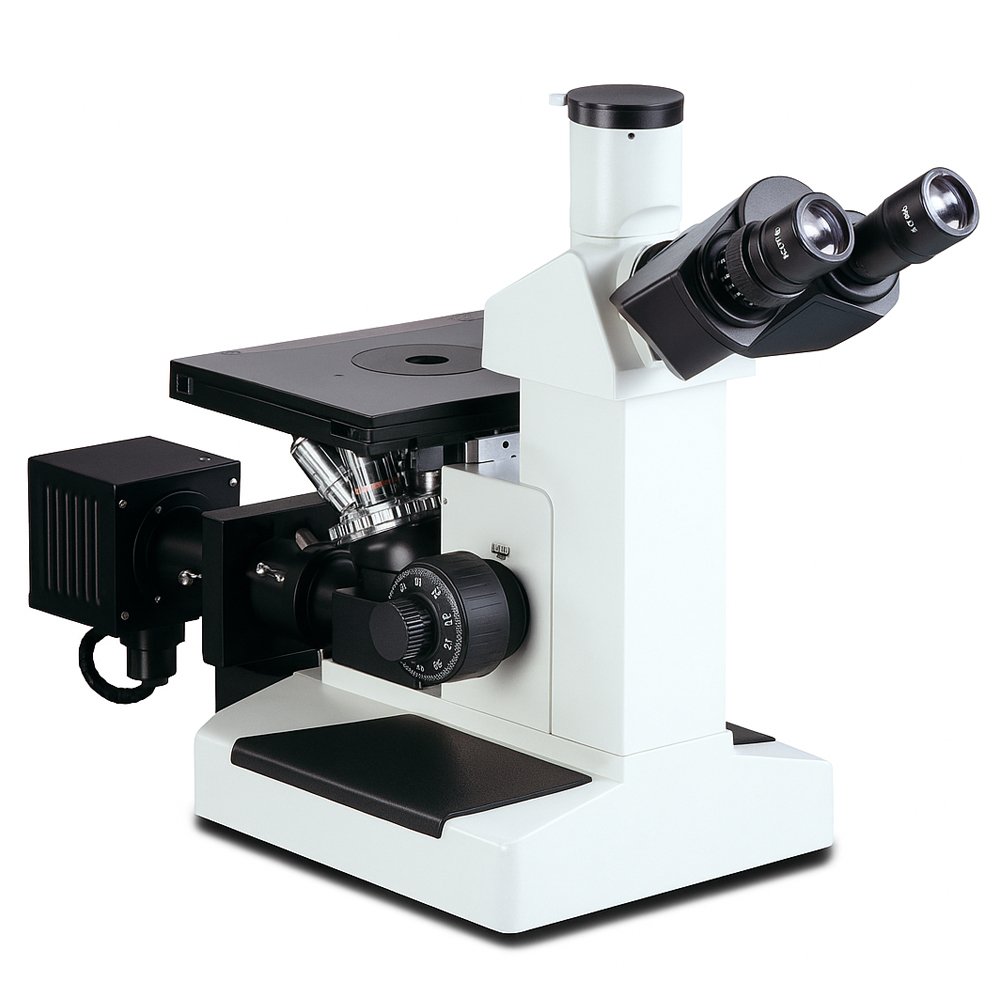

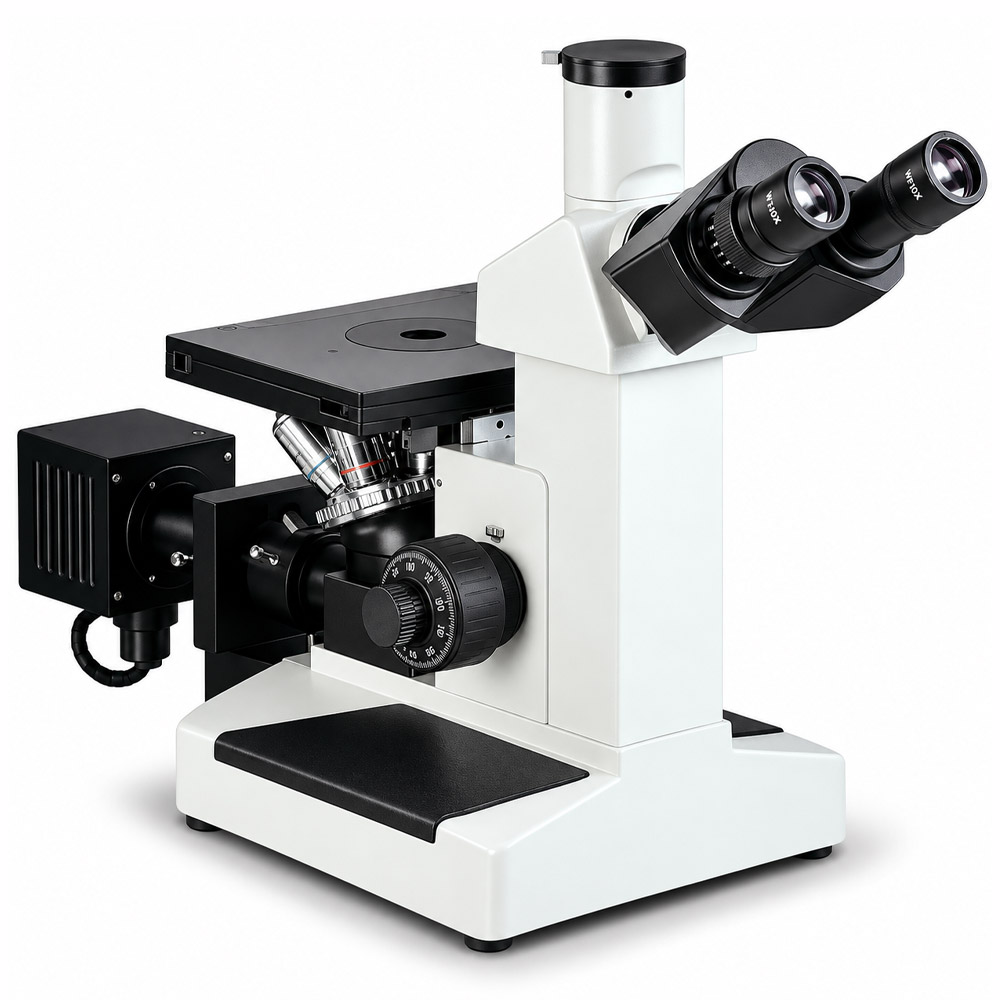

Microscópio Metalográfico Invertido Trinocular Acromático – Aumento de até 1000X – Objetivas 10X/20X/100X – Modelo MTM17T – BEL

Microscópio Metalográfico Invertido Trinocular Acromático – Aumento até 1000x – Modelo MTM17T – BEL

O Microscópio Metalográfico Invertido Trinocular Acromático – Modelo MTM17T BEL foi projetado para análises metalográficas e inspeções de superfícies metálicas com alta precisão, nitidez e profundidade de campo.
Equipado com óptica acromática de longa distância de trabalho e cabeçote trinocular rotativo a 360°, o MTM17T oferece excelente qualidade de imagem e facilidade de integração com câmeras digitais para registro e documentação.

Com aumento de até 1000x e iluminação transmitida halógena de 20W com controle de intensidade, o Microscópio Metalográfico Invertido BEL é ideal para laboratórios de ensaios metalográficos, controle de qualidade e pesquisas em materiais.

Especificações Técnicas

• Cabeçote: Trinocular, inclinado 30°, rotação 360°

• Oculares: WF 10x/20 mm – grande campo de visão

• Objetivas (longa distância de trabalho):

  • Acromáticas: 10x, 20x, 100x

  • Semiplana acromática: 40x

• Aumento total: até 1000x

• Platina móvel: 180 x 155 mm

• Excursão XY: 15 x 15 mm

• Ajuste de dioptria: ±5 mm

• Distância interpupilar: 55 – 75 mm

• Iluminador: Transmitida, lâmpada halógena 20 W com ajuste de intensidade

• Filtros: Coloridos (azul, verde e neutro)

• Dimensões (LxPxA): 190 x 430 x 355 mm

• Peso líquido: 8,3 kg

Descrição Técnica do Microscópio Metalográfico Invertido

O Microscópio Metalográfico Invertido Trinocular BEL MTM17T foi desenvolvido para análises detalhadas de microestruturas metálicas, ligas e revestimentos superficiais.
Seu sistema óptico acromático proporciona imagens claras e planas, com correção cromática e contraste ideal para observações metalográficas de alta resolução.

O design invertido permite observar amostras grandes ou polidas sem cortes, preservando sua integridade física.
A platina móvel com movimento XY de 15×15 mm e o sistema de foco coaxial fino/grosso asseguram precisão e conforto durante longas sessões de análise.

O cabeçote trinocular permite o acoplamento de câmeras de captura e softwares de análise de imagem, ampliando as possibilidades de documentação técnica e pesquisa.

Vantagens do Microscópio Metalográfico Invertido BEL

• ✅ Aumentos de até 1000x, ideais para análises metalográficas avançadas.

• ⚙️ Óptica acromática de longa distância de trabalho, com excelente correção cromática.

• 💡 Iluminação transmitida halógena de 20W, com ajuste fino de intensidade.

• 📷 Cabeçote trinocular, compatível com câmeras digitais e sistemas de análise de imagem.

• 🧭 Platina móvel com ajuste XY, garantindo controle preciso da amostra.

• 🔍 Filtros coloridos intercambiáveis, otimizando o contraste e a visualização.

• 🧰 Design robusto e ergonômico, ideal para uso intensivo em laboratórios e indústrias.

Aplicações

O Microscópio Metalográfico Invertido Trinocular BEL MTM17T é amplamente utilizado em:

• Laboratórios de metalografia e ensaios de materiais.

• Controle de qualidade industrial e inspeção de soldas.

• Análise de superfícies metálicas e ligas.

• Pesquisa e desenvolvimento de novos materiais.

• Ensino técnico e universitário nas áreas de engenharia e metalurgia.

Modo de Operação

1. Prepare a amostra metálica polida ou tratada para observação.

2. Posicione-a sobre a platina móvel e ajuste o condensador e a iluminação.

3. Selecione a objetiva desejada (10x, 20x, 40x ou 100x) e ajuste o foco com precisão.

4. Regule a intensidade da lâmpada halógena de 20W para obter o contraste ideal.

5. Caso utilize câmera digital, conecte-a ao cabeçote trinocular e capture as imagens.

6. Após o uso, desligue a iluminação e cubra o equipamento com proteção anti-poeira.

Boas Práticas e Cuidados

• Utilize amostras limpas e secas para evitar danos às objetivas.

• Não toque nas lentes com os dedos; use papel óptico apropriado.

• Evite exposição direta à luz solar e variações bruscas de temperatura.

• Mantenha a lâmpada halógena limpa e substitua-a conforme o tempo de uso.

• Realize limpeza preventiva periódica com técnicos autorizados SPLABOR.

Por que escolher a SPLABOR

A SPLABOR, distribuidora oficial da BEL Engineering no Brasil, é referência em microscopia avançada e instrumentação para análise de materiais.
O Microscópio Metalográfico Invertido Trinocular BEL MTM17T alia qualidade óptica superior, durabilidade e precisão, sendo amplamente utilizado em laboratórios de controle de qualidade, instituições de ensino e centros de pesquisa.

Com suporte técnico especializado, calibração rastreável e garantia, a SPLABOR oferece soluções completas para o segmento metalográfico, com excelência em atendimento e pós-venda.

FAQ –

🔹 O que é um Microscópio Metalográfico Invertido?
É um microscópio utilizado para analisar superfícies metálicas, ligas e microestruturas, com o sistema óptico invertido que permite observar amostras polidas sem cortes.

🔹 Qual a ampliação máxima do modelo MTM17T?
O Microscópio Metalográfico Invertido BEL MTM17T possui ampliação de até 1000x, ideal para análises de alta resolução.

🔹 O equipamento possui iluminação ajustável?
Sim. Ele utiliza lâmpada halógena de 20W com ajuste de intensidade, permitindo controle de brilho e contraste.

🔹 É possível acoplar câmera digital?
Sim. O cabeçote trinocular permite a integração com câmeras digitais e softwares de análise de imagem.

🔹 Onde o microscópio é mais utilizado?
Em laboratórios de metalografia, indústrias, universidades e centros de pesquisa voltados ao estudo de materiais.

Conclusão

O Microscópio Metalográfico Invertido Trinocular Acromático – Modelo MTM17T BEL é a ferramenta ideal para análises metalográficas precisas, documentação técnica e controle de qualidade industrial.
Com aumentos de até 1000x, iluminação ajustável e óptica acromática de alto desempenho, é indispensável para profissionais que exigem exatidão e confiabilidade nos estudos de microestruturas metálicas.

👉 Solicite agora sua cotação do Microscópio Metalográfico Invertido BEL MTM17T com a SPLABOR e eleve o padrão de qualidade em suas análises laboratoriais e industriais.

• Microscópio invertido com luz reflectida, usado para a identificação e análise da estrutura dos diferentes metais e ligas.
• Representa um instrumento importante para a pesquisa em metalografia e para a física dos materiais.
• É equipado com cabeça trinocular.
• É possível utilizar dispositivos fotográficos tais como câmeras digitais de alta resolução.
• A platina é estável, facilmente móveis e com controles ergonômicos.
• Este instrumento pode ser usado para caracterizar a amostra metálicos, para avaliar os processos térmicos em metais, para monitorar os processos de solidificação (porosidade, cavidades, etc ..) e, geralmente, em que é necessário conhecer a estrutura de metal e a morfologia da superfície por meio de uma análise precisa.

Acompanha:

• Capa de proteção.
• Manual do usuário.
